Ivčenko AI-25 TL

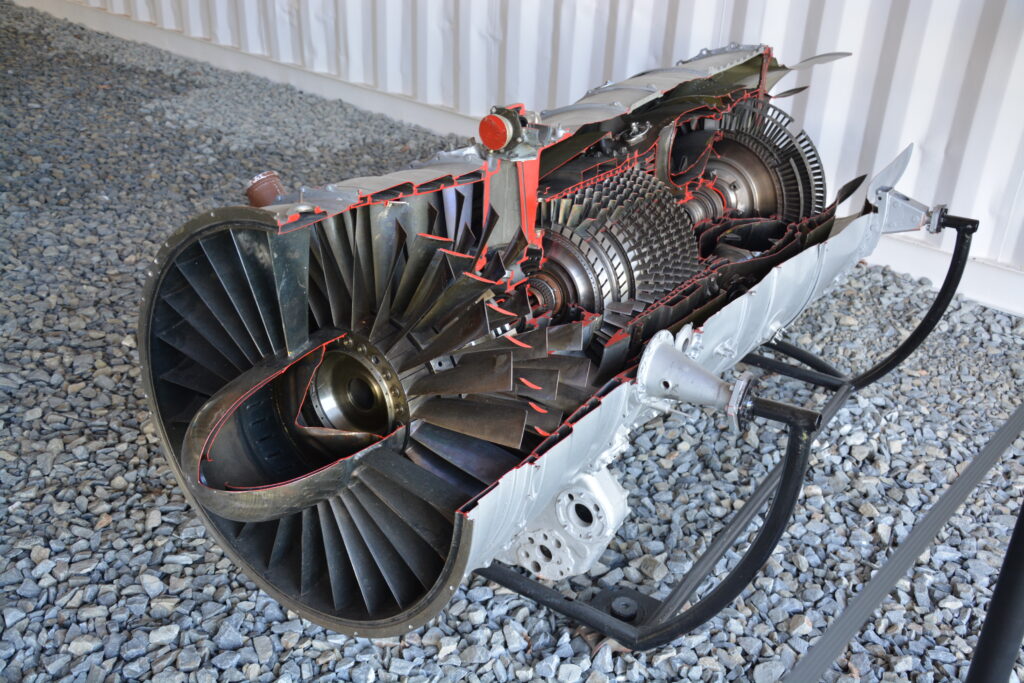

řez proudovým motorem AI-25 TL

Charakteristika

Dvouhřídelový dvouproudový motor s nízkým obtokovým poměrem a prstencovou spalovací komorou s axiálním třístupňovým nízkotlakým kompresorem a devítistupňovým vysokotlakým kompresorem. Turbína je dvoustupňová vysokotlaká a jednostupňová nízkotlaká.  Směšování proudů probíhá před výtokovou tryskou. Výstupní tryska má pevný průřez.

Historie a vývoj

Vývoj motoru AI-25 byl zahájen v roce 1965 v konstrukční kanceláři OKB Ivčenko v Sovětském svazu. První testovací let byl proveden v roce 1966, sériová výroba se rozběhla v roce 1967 a stále probíhá. AI-25 byl první dvouproudový motor využitý pro přepravu na krátkých tratích a byl primárně určen pro malý transportní letoun Jak-40, který je považován za předchůdce dnešních regionálních proudových letadel.

Třímotorový Jakovlev Jak-40 českých vzdušných sil. (Foto: archiv VzS AČR)

Motor AI-25 byl vyráběn v několika verzích v různých zemích. Jednou z nich byla i verze AI-25 W – Titan (W jako Walter), která byla licenčně vyráběna v pražském Motorletu v Jinonicích. Právě s tímto motorem byl zalétán první prototyp československého proudového letounu Aero L-39 Albatros. Sériové letouny L-39 byly osazovány motory verze AI-25 TL („T jako „Тemperatura“, „L jako L-39) které byly vyráběny v Sovětském svazu a jednalo se o výkonnější variantu – speciálně upravenou pro L-39.

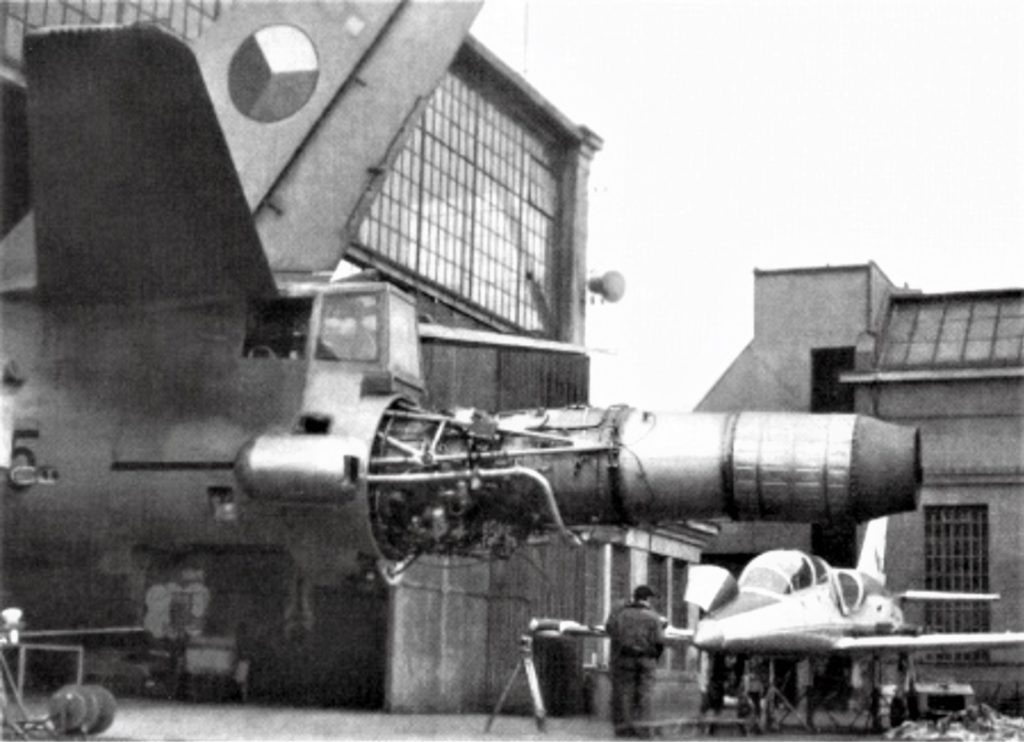

Záď létající zkušebny VZLÚ bombardéru Il-28 se sejmutou kapotáží, která odhaluje montáž motoru Ai-25 včetně výstupní roury na místě zadního střelce.

V muzeu

Motor Ivčenko AI-25 TL-08 výrobního čísla H5142004 byl do muzea získán v roce 2017 od soukromého majitele.

Zajímavost

Licenční výroba motoru AI-25 W byla provázena technologickými problémy – zejména odlévání turbínových lopatek. Z toho důvodu byla výroba závislá na dodávkách ze Sovětského svazu a motorem AI-25 W bylo osazeno pouze 20 letounů – 5 letounů z ověřovací série a 15 letounů z první série. Všech 20 letounů bylo při první generální revizi přestavěno na motor AI-25 TL.

Prototyp L-39 X-02. (Foto: VHÚ Praha)

Technické údaje

Výkony

Exponát je zapsán v Centrální evidenci sbírek Ministerstvy kultury České republiky.

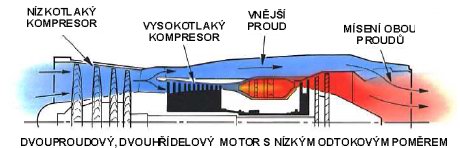

Schéma funkce motoru AI-25
